製品仕様
Juniper Networks
表組内の筐体画像をクリックすると、別ウィンドウで拡大します。
小規模から中規模向け
EX2300シリーズ
| モデル | EX2300-C-12T | EX2300-C-12P | |
|---|---|---|---|
| 筐体 |
|
||
| 一体型（ボックス型） | |||
| I/Oスロット | － | ||
| バーチャルシャーシ機能 | ○ *1 | ||
| I/O | 10/100/1000 BASE-T |
12ポート（固定） | |
| SFPポート/ SFP＋ポート |
2ポート（固定）*2 | ||
| XFPポート | － | ||
| PoE対応ポート数 | 0 | 12 | |
| PoE+対応ポート数 | 0 | 12 | |
| PoE最大消費電力量 | - | 124 W | |
| 最大データレート | 64Gbps | ||
| 最大転送レート | 47Mpps（ワイヤースピード） | ||
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 8 | ||
| MACアドレス | 16,000 | ||
| IPv4 最大ユニキャスト | 4,096 | ||
| VLAN数 | 2,048 | ||
| ARPエントリー数 | 1,024 | ||
| 筺体サイズ （幅×高さ×奥行き） |
27.9 x 4.4 x 23.9cm | ||
| 電源（AC）*3 | 100-120 V / 200-240 V; AC 40 W | 100-120 V / 200-240 V; AC 170 W | |
| 冗長電源 | × | ||
| モデル | EX2300-24T | EX2300-24P | EX2300-48T | EX2300-48P | |
|---|---|---|---|---|---|
| 筐体 |
|
||||
| 一体型（ボックス型） | |||||
| I/Oスロット | － | ||||
| バーチャルシャーシ機能 | ○ *1 | ||||
| I/O | 10/100/1000 BASE-T |
24ポート（固定） | 48ポート（固定） | ||
| SFPポート/ SFP＋ポート |
4ポート（固定）*2 | ||||
| XFPポート | － | ||||
| PoE対応ポート数 | 0 | 24 | 0 | 48 | |
| PoE+対応ポート数 | 0 | 24 | 0 | 48 | |
| PoE最大消費電力量 | - | 370 W | - | 740 W | |
| 最大データレート | 128Gbps | 176Gbps | |||
| 最大転送レート | 95Mpps（ワイヤースピード） | 130Mpps（ワイヤースピード） | |||
| Jumbo Frame | 9,216 Bytes | ||||
| ポート当たりのQoSキュー数 | 8 | ||||
| MACアドレス | 16,000 | ||||
| IPv4 最大ユニキャスト | 4,096 | ||||
| VLAN数 | 2,048 | ||||
| ARPエントリー数 | 1,024 | ||||
| 筺体サイズ （幅×高さ×奥行き） |
44.2 × 4.45 × 25.9cm | 44.2 × 4.45 × 30.98cm | 44.2 × 4.45 × 25.9cm | 44.2 × 4.45 × 30.98cm | |
| 電源（AC）*3 | 100-120 V / 200-240 V; AC 55 W | 100-120 V / 200-240 V; AC 88 W | 100-120 V / 200-240 V; AC 70 W | 100-120 V / 200-240 V; AC 100 W | |
| 冗長電源 | × | ||||
- *1：EX2300-C/EX2300シリーズは最大4台によるバーチャルシャーシに対応しています。
- *2：EX2300-C/EX2300シリーズのアップリンクポート（2ポート）は、SFPポートまたはSFP＋ポートを選択してご利用いただけます。
- *3：日本向けの電源ケーブルのみとなります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。

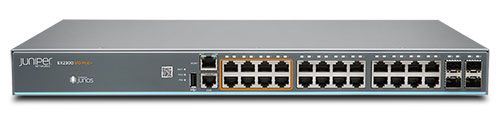

EX2300シリーズ（マルチギガビット対応モデル）
| モデル | EX2300-24MP | EX2300-48MP |
|---|---|---|
| 筐体 |
|
|
| 一体型（ボックス型） | ||
| I/Oスロット | － | |
| バーチャルシャーシ機能 | ○ *1 | |
| 10/100/1000 BASE-T |
16（固定） ※モジュール搭載時：最大20 |
32（固定） ※モジュール搭載時：最大38 |
| SFPポート/SFP＋ポート | 4 | 6 |
| 100/1G/2.5G/5G/10G BASE-T |
8 | 16 |
| PoE+対応ポート数 | 24（固定） | 48（固定） |
| PoE最大消費電力量 | 380 W | 740 W |
| 最大データレート | 208Gbps | 264Gbps |
| 最大転送レート | 154Mpps | 196Mpps |
| Jumbo Frame | 9,216 Bytes | |
| ポート当たりのQoSキュー数 | 8 | |
| MACアドレス | 16,000 | |
| IPv4 最大ユニキャスト | 4,096 | |
| VLAN数 | 4,093 | |
| ARPエントリー数 | 1,500 | |
| 筺体サイズ （幅×高さ×奥行き） |
44.19 × 4.45 × 25.4㎝ | 44.19 × 4.45 × 36.83㎝ |
| 電源（AC）*2 | 100-120 V / 200-240 V, 55 W ※PoE使用時：535 W |
100-120 V / 200-240 V, 90 W ※PoE使用時：830 W |
| 冗長電源 | × | |
- *1：最大4台によるバーチャルシャーシに対応しています。
- *2：日本向けの電源ケーブルのみとなります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX4100-Fシリーズ
| モデル*1 | EX4100-F-12T | EX4100-F-12P | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | － | ||
| バーチャルシャーシ機能 | ○ *1 | ||
| I/O | 10/100/1000 BASE-T |
12ポート （バーチャルシャーシ構成時最大120ポート）*2 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
－ | ||
| SFPポート | － | ||
| SFP＋ポート | － | ||
| XFPポート | － | ||
| QSFP＋ ポート |
－ | ||
| SFP28 ポート |
－ | ||
| QSFP28 ポート |
－ | ||
| PoE対応ポート数 | － | 12 | |
| PoE+対応ポート数 | － | 12 | |
| PoE最大消費電力量 | － | 180 W | |
| 最大データレート | 144Gbps | ||
| 最大転送レート | 107Mpps | ||
| Jumbo Frame | 9,216Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 64,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
32,150 / 16,100 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 32,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
26.9x4.45x23.83cm | ||
| 電源（AC）*3 | 120-240 V; AC 75 W *4 | 120-240 V; AC 280 W *4 | |
| 冗長電源 | ○ | ||
| モデル*1 | EX4100-F-24T | EX4100-F-24P | EX4100-F-48T | EX4100-F-48P | |
|---|---|---|---|---|---|
| 筐体 |
|
||||
| I/Oスロット | － | ||||
| バーチャルシャーシ機能 | ○ *1 | ||||
| I/O | 10/100/1000 BASE-T |
24ポート （バーチャルシャーシ構成時最大240ポート）*2 |
48ポート （バーチャルシャーシ構成時最大480ポート）*2 |
||
| 100/1G/2.5G/ 5G/10G BASE-T |
－ | ||||
| SFPポート | 4ポート（アップリンクモジュール使用時）*2 （バーチャルシャーシ構成時最大40ポート） |
||||
| SFP＋ポート | 4ポート（アップリンクモジュール使用時）*2 （バーチャルシャーシ構成時最大40ポート） |
||||
| XFPポート | － | ||||
| QSFP＋ ポート |
－ | ||||
| SFP28 ポート |
－ | ||||
| QSFP28 ポート |
－ | ||||
| PoE対応ポート数 | － | 24 | － | 48 | |
| PoE+対応ポート数 | － | 24 | － | 48 | |
| PoE最大消費電力量 | － | 370 W | － | 740 W | |
| 最大データレート | 208Gbps | 256Gbps | |||
| 最大転送レート | 154Mpps | 190Mbps | |||
| Jumbo Frame | 9,216Bytes | ||||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||||
| MACアドレス | 64,000 | ||||
| IPv4 最大ユニキャスト/ マルチキャスト |
32,150 / 16,100 | ||||
| VLAN数 | 4,093 | ||||
| ARPエントリー数 | 32,000 | ||||
| 筺体サイズ （幅×高さ×奥行き） |
44.09 × 4.37 × 25.65cm |
44.09 × 4.37 × 31.14cm |
44.09 × 4.37 × 25.65cm |
44.09 × 4.37 × 31.14cm |
|
| 電源（AC）*3 | 120-240 V; AC 65 W *5 | 120-240 V; AC 450 W *5 | 120-240 V; AC 95 W *5 | 120-240 V; AC 850 W *5 | |
| 冗長電源 | ○ | ||||
- *1：EX4100シリーズは最大10台によるバーチャルシャーシに対応しています。
- *2：バーチャルシャーシの構成により異なります。
- *3：日本では、日本向けの電源ケーブルのみの販売となります。
- *4：外部電源アダプタによる電源供給となります。
- *5：電源モジュールは内蔵型となりホットスワップ不可となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX3400シリーズ
| モデル*1 | EX3400-24T | EX3400-24P | |
|---|---|---|---|
| 筐体 |
|
||
| 一体型（ボックス型） | |||
| I/Oスロット | - | ||
| バーチャルシャーシ機能 | ○*2 | ||
| I/O | 10/100/1000 BASE-T |
24ポート（固定） （バーチャルシャーシ構成時最大240ポート） *4 |
|
| SFPポート/ SFP＋ポート |
4ポート（固定）*3 （バーチャルシャーシ構成時最大20ポート）*4 |
||
| QSFP+ポート | 2ポート（固定） | ||
| XFPポート | - | ||
| PoE対応ポート数 | 0 | 24 | |
| PoE+対応ポート数 | 0 | 24 | |
| PoE最大消費電力量 | - | 720 W | |
| 最大データレート | 288Gbps | ||
| 最大転送レート | 214Mpps（ワイヤースピード） | ||
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 8 | ||
| MACアドレス | 32,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
36,000/4,000 | ||
| VLAN数 | 4,096 | ||
| ARPエントリー数 | 8,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
43.7 × 4.4 × 35 cm（1Uサイズ） | ||
| 電源（AC）*5 | 100-120 V / 200-240 V; AC 150 W | 100-120 V / 200-240 V; AC 600 W | |
| 冗長電源 | ○ *6 | ||

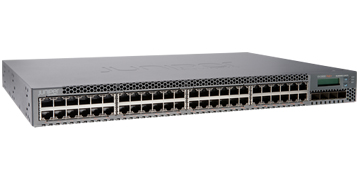

| モデル*1 | EX3400-48T | EX3400-48P | |
|---|---|---|---|
| 筐体 |
|
||
| 一体型（ボックス型） | |||
| I/Oスロット | - | ||
| バーチャルシャーシ機能 | ○*2 | ||
| I/O | 10/100/1000 BASE-T |
48ポート（固定） （バーチャルシャーシ構成時最大480ポート）*4 |
|
| SFPポート/ SFP＋ポート |
4ポート（固定） （バーチャルシャーシ構成時最大20ポート）*4 |
||
| QSFP+ポート | 2ポート（固定） | ||
| XFPポート | - | ||
| PoE対応ポート数 | 0 | 48 | |
| PoE+対応ポート数 | 0 | 48 | |
| PoE最大消費電力量 | - | 1440 W | |
| 最大データレート | 336Gbps | ||
| 最大転送レート | 250Mpps（ワイヤースピード） | ||
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 8 | ||
| MACアドレス | 32,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
36,000/4,000 | ||
| VLAN数 | 4,096 | ||
| ARPエントリー数 | 8,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
43.7 × 4.4 × 35 cm（1Uサイズ） | ||
| 電源（AC）*5 | 100-120 V / 200-240 V; AC 150 W | 100-120 V / 200-240 V; AC 920 W | |
| 冗長電源 | ○ *6 | ||
- *1：EX3400-48Tは、エアーフローの向きでモデルが異なります。AFI（後→前）
- *2：EX3400シリーズは最大10台によるバーチャルシャーシに対応しています。
- *3：アップリンクポートは、10/100/1000base-T、SFP、SFP+、QSFP+ のいずれかでご利用いただけます。
- *4：バーチャルシャーシの構成により異なります。
- *5：日本向けの電源ケーブルのみとなります。
- *6：EX3400の電源冗長には、冗長電源ユニットと電源ケーブルが追加で必要となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX4000シリーズ
| モデル*1 | EX4000-8P | EX4000-12T | EX4000-12P | EX4000-12MP | EX4000-24T | |
|---|---|---|---|---|---|---|
| 筐体 |  |
 |
 |
 |
 |
|
| I/Oスロット | 1 | |||||
| バーチャルシャーシ機能 | ○ *2 | |||||
| I/O | 10/100/1000 BASE-T |
10 | 12 | 8 | 24 | |
| 100/1G/2.5G/ BASE-T |
－ | 4 | － | |||
| SFPポート | － | |||||
| SFP＋ポート | 2 | 4 | ||||
| XFPポート | － | |||||
| QSFP＋ ポート |
－ | |||||
| SFP28 ポート |
－ | |||||
| QSFP28 ポート |
－ | |||||
| PoE/PoE+対応ポート数 | 8 | 0 | 12 | 0 | ||
| PoE++対応ポート数 | 0 | 12 | 0 | |||
| PoE最大消費電力量 | 120 W | N/A | 240 W | N/A | ||
| 最大データレート | 60Gbps | 104Gbps | 116Gbps | 128Gbps | ||
| 最大転送レート | 44Mpps | 77Mpps | 86Mpps | 95Mpps | ||
| Jumbo Frame | 9,216Bytes | |||||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | |||||
| MACアドレス | 32,000 | |||||
| IPv4 最大ユニキャスト/ マルチキャスト |
1,000 / 1,024 | |||||
| VLAN数 | 1,020 | |||||
| ARPエントリー数 | 4,096 | |||||
| 筺体サイズ （幅×高さ×奥行き） |
26.4 x 4.34 x 24.3 cm | 26.4 x 4.34 x 25.37 cm | 44.10 x 4.34 x 21.40 cm | |||
| 電源（AC）*3 | 100-240 VAC, 3.0 A, 50-60 Hz | 100-240 VAC, 0.9 A, 50-60 Hz | 100-240 VAC, 4 A, 50-60 Hz | 100-240 VAC, 4.0 A, 50-60 Hz | 100-240 VAC, 1.5 A, 50-60 Hz | |
| 冗長電源 | × | |||||
| モデル*1 | EX4000-24P | EX4000-24MP | EX4000-48T | EX4000-48P | EX4000-48MP | |
|---|---|---|---|---|---|---|
| 筐体 |  |
 |
 |
 |
 |
|
| I/Oスロット | 1 | |||||
| バーチャルシャーシ機能 | ○ *2 | |||||
| I/O | 10/100/1000 BASE-T |
24 | 20 | 48 | 40 | |
| 100/1G/2.5G/ BASE-T |
－ | 4 | － | 8 | ||
| SFPポート | － | |||||
| SFP＋ポート | 4 | |||||
| XFPポート | － | |||||
| QSFP＋ ポート |
－ | |||||
| SFP28 ポート |
－ | |||||
| QSFP28 ポート |
－ | |||||
| PoE/PoE+対応ポート数 | 24 | 0 | 48 | |||
| PoE++対応ポート数 | 0 | 24 | 0 | 48 | ||
| PoE最大消費電力量 | 370 W | 480 W | N/A | 740 W | 960 W | |
| 最大データレート | 128Gbps | 140Gbps | 176Gbps | 200Gbps | ||
| 最大転送レート | 95Mpps | 104Mpps | 130Mpps | 148Mpps | ||
| Jumbo Frame | 9,216Bytes | |||||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | |||||
| MACアドレス | 32,000 | |||||
| IPv4 最大ユニキャスト/ マルチキャスト |
1,000 / 1,024 | |||||
| VLAN数 | 1,020 | |||||
| ARPエントリー数 | 4,096 | |||||
| 筺体サイズ （幅×高さ×奥行き） |
44.10 x 4.34 x 25.80 cm | 44.10 x 4.34 x 30.40 cm | ||||
| 電源（AC）*3 | 100-240 VAC, 8.5 A, 50-60 Hz | 100–240 VAC, 8.6 A max, 50-60 Hz | 100-127 VAC, 1.5 A, 50-60 Hz | 100-127 VAC, 12 A, 50-60 Hz/ 200-240 VAC, 7.5 A, 50-60 Hz |
||
| 冗長電源 | × | |||||
- *1：EX4000-8P/12T/12P/12MPは、ファンレスモデルです。24T/24P/24MP/48T/48P/48MPは前面吸気になります。
- *2：EX4000シリーズは最大6台によるバーチャルシャーシに対応しています。
- *3：日本では、日本向けの電源ケーブルのみの販売となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX4100シリーズ
| モデル*1 | EX4100-24T | EX4100-24P | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | － | ||
| バーチャルシャーシ機能 | ○ *2 | ||
| I/O | 10/100/1000 BASE-T |
24ポート （バーチャルシャーシ構成時最大240ポート）*3 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
－ | ||
| SFPポート | 4ポート（アップリンクモジュール使用時） （バーチャルシャーシ構成時最大40ポート）*3 |
||
| SFP＋ポート | 4ポート（アップリンクモジュール使用時） （バーチャルシャーシ構成時最大40ポート）*3 |
||
| XFPポート | － | ||
| QSFP＋ ポート |
－ | ||
| SFP28 ポート |
4ポート（アップリンクモジュール使用時）*3 （バーチャルシャーシ構成時最大40ポート）*3 |
||
| QSFP28 ポート |
2ポート （バーチャルシャーシ構成時最大20ポート）*3 |
||
| PoE対応ポート数 | － | 24 | |
| PoE+対応ポート数 | － | 24 | |
| PoE最大消費電力量 | － | 1,440 W（電源冗長時） | |
| 最大データレート | 328Gbps | ||
| 最大転送レート | 244Mpps | ||
| Jumbo Frame | 9,216Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*4 | 100–127 V / 200-240 V; AC 150 W | 100-127 V / 200-240 V; AC 920 W | |
| 冗長電源 | ○ | ||
| モデル*1 | EX4100-48T | EX4100-48P | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | － | ||
| バーチャルシャーシ機能 | ○ *2 | ||
| I/O | 10/100/1000 BASE-T |
48ポート （バーチャルシャーシ構成時最大480ポート）*3 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
－ | ||
| SFPポート | 4ポート（アップリンクモジュール使用時） （バーチャルシャーシ構成時最大40ポート）*3 |
||
| SFP＋ポート | 4ポート（アップリンクモジュール使用時） （バーチャルシャーシ構成時最大40ポート）*3 |
||
| XFPポート | － | ||
| QSFP＋ ポート |
－ | ||
| SFP28 ポート |
4ポート（アップリンクモジュール使用時）*3 （バーチャルシャーシ構成時最大40ポート）*3 |
||
| QSFP28 ポート |
2ポート （バーチャルシャーシ構成時最大20ポート）*3 |
||
| PoE対応ポート数 | － | 48 | |
| PoE+対応ポート数 | － | 48 | |
| PoE最大消費電力量 | － | 1,440 W（電源冗長時） | |
| 最大データレート | 376Gbps | ||
| 最大転送レート | 279Mpps | ||
| Jumbo Frame | 9,216Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*4 | 100–127 V / 200-240 V; AC 150 W | 100-127 V / 200-240 V; AC 920 W | |
| 冗長電源 | ○ | ||
- *1：EX4100-48Tは、エアーフローの向きでモデルが異なります。AFI（後→前）
- *2：EX4100シリーズは最大10台によるバーチャルシャーシに対応しています。
- *3：バーチャルシャーシの構成により異なります。
- *4：日本では、日本向けの電源ケーブルのみの販売となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX4100シリーズ（マルチギガビット対応）
| モデル*1 | EX4100-24MP | EX4100-48MP | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | － | ||
| バーチャルシャーシ機能 | ○ *1 | ||
| I/O | 10/100/1000 BASE-T |
16ポート （バーチャルシャーシ構成時最大160ポート）*2 |
32ポート （バーチャルシャーシ構成時最大320ポート）*2 |
| 100/1G/2.5G/BASE-T | － | 16ポート （バーチャルシャーシ構成時最大160ポート）*2 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
8ポート （バーチャルシャーシ構成時最大80ポート）*2 |
－ | |
| SFP＋ポート | 4ポート*2 （バーチャルシャーシ構成時最大40ポート）*2 |
||
| XFPポート | － | ||
| QSFP＋ ポート |
－ | ||
| SFP28 ポート |
－ | ||
| QSFP28 ポート |
－ | ||
| PoE対応ポート数 | 24 | 48 | |
| PoE+対応ポート数 | 24 | 48 | |
| PoE最大消費電力量 | － | － | |
| 最大データレート | 648Gbps | ||
| 最大転送レート | 482Mpps | ||
| Jumbo Frame | 9,216Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*3 | 100-127 V / 200-240 V; AC 920 W | ||
| 冗長電源 | ○ | ||
- *1：EX4100シリーズは最大10台によるバーチャルシャーシに対応しています。
- *2：バーチャルシャーシの構成により異なります。
- *3：日本では、日本向けの電源ケーブルのみの販売となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
中規模から大規模向け
EX4400シリーズ
| モデル*1 | EX4400-24T | EX4400-24P | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | 1 | ||
| バーチャルシャーシ機能 | ○ *2 | ||
| I/O | 10/100/1000 BASE-T |
24ポート （バーチャルシャーシ構成時最大240ポート） *4 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
- | ||
| SFPポート | 4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| SFP＋ポート | 4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| XFPポート | - | ||
| QSFP＋ ポート |
- | ||
| SFP28 ポート |
4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| QSFP28 ポート |
2ポート （バーチャルシャーシ構成時最大20ポート） *4 |
||
| PoE対応ポート数 | - | 24 | |
| PoE+対応ポート数 | - | 24 | |
| PoE最大消費電力量 | - | 1,440 W | |
| 最大データレート | 648 Gbps | ||
| 最大転送レート | 482 Mpps | ||
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*5 | 100-120 V / 200-240 V; AC 550 W オートセンス |
100-120 V / 200-240 V; AC 1,050 W オートセンス |
|
| 冗長電源*6 | ○ | ||
| モデル*1 | EX4400-48T | EX4400-48P | |
|---|---|---|---|
| 筐体 |
|
||
| I/Oスロット | 1 | ||
| バーチャルシャーシ機能 | ○ *2 | ||
| I/O | 10/100/1000 BASE-T |
48ポート （バーチャルシャーシ構成時最大480ポート）*4 |
|
| 100/1G/2.5G/ 5G/10G BASE-T |
- | ||
| SFPポート | 4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| SFP＋ポート | 4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| XFPポート | - | ||
| QSFP＋ ポート |
- | ||
| SFP28 ポート |
4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
||
| QSFP28 ポート |
2ポート （バーチャルシャーシ構成時最大20ポート）*4 |
||
| PoE対応ポート数 | - | 48 | |
| PoE+対応ポート数 | - | 48 | |
| PoE最大消費電力量 | - | 1,800 W | |
| 最大データレート | 696 Gbps | ||
| 最大転送レート | 517 Mpps | ||
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*5 | 100-120 V / 200-240 V; AC 550 W オートセンス |
100-120 V / 200-240 V; AC 1,600 W オートセンス |
|
| 冗長電源*6 | ○ | ||
| モデル*1 | EX4400-48F | EX4400-24X | |
|---|---|---|---|
| 筐体 | |
 |
|
| I/Oスロット | 1 | ||
| バーチャルシャーシ機能 | ○ *2 | ||
| I/O | 10/100/1000 BASE-T |
- | |
| 100/1G/2.5G/ 5G/10G BASE-T |
- | ||
| SFPポート | 36ポート（固定） 40ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大400ポート） *4 |
24ポート | |
| SFP＋ポート | 12ポート（固定） 16ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大160ポート） *4 |
24ポート | |
| XFPポート | - | ||
| QSFP＋ ポート |
- | ||
| SFP28 ポート |
4ポート（アップリンクモジュール使用時） *3 （バーチャルシャーシ構成時最大40ポート） *4 |
- | |
| QSFP28 ポート |
2ポート （バーチャルシャーシ構成時最大20ポート） *4 |
2ポート | |
| PoE対応ポート数 | - | 0 | |
| PoE+対応ポート数 | - | 0 | |
| PoE最大消費電力量 | - | N/A | |
| 最大データレート | 912 Gbps | 1,080 Gbps | |
| 最大転送レート | 678 Mpps | 803 Mpps | |
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000 / 40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | 44.17 x 4.37 x 43.84 cm | |
| 電源（AC）*5 | 100-120 V / 200-240 V; AC 550 W オートセンス |
||
| 冗長電源*6 | ○ | ||
- *1：EX4400-24T/48T/24Xは、エアーフローの向きでモデルが異なります。AFI（後→前）
- *2：EX4400シリーズは最大10台によるバーチャルシャーシに対応しています。（EX4400-24Xは23.1R1以降対応）
- *3：アップリンクモジュールを使用することで、①10/100/1000base-T、SFP、SFP+もしくは②SFP＋、SFP28のいずれかでご利用いただけます。①、②は搭載するモジュールにより異なります。
- *4：バーチャルシャーシの構成により異なります。
- *5：日本では、日本向けの電源ケーブルのみの販売となります。
- *6：EX4400の電源冗長には、冗長電源ユニットと電源ケーブルが追加で必要となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。

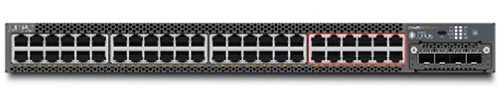

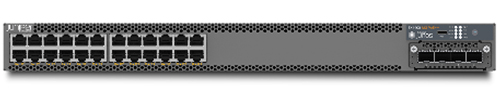

EX4400シリーズ（マルチギガビット対応モデル）
| モデル | EX4400-24MP | EX4400-48MP | |
|---|---|---|---|
| 筐体 |
|
|
|
| I/Oスロット | 1 | ||
| バーチャルシャーシ機能 | ○*1 | ||
| I/O | 100/1G/2.5G BASE-T |
- | 36ポート （バーチャルシャーシ構成時最大360ポート）*3 |
| 100/1G/2.5G/ 5G/10G BASE-T |
24ポート （バーチャルシャーシ構成時最大240ポート）*3 |
12ポート （バーチャルシャーシ構成時最大120ポート）*3 |
|
| SFPポート | 4ポート（アップリンクモジュール使用時） *2 （バーチャルシャーシ構成時最大40ポート）*3 |
||
| SFP＋ポート | |||
| XFPポート | - | ||
| QSFP＋ポート | - | ||
| SFP28ポート | 4ポート（アップリンクモジュール使用時） *2 （バーチャルシャーシ構成時最大40ポート）*3 |
||
| QSFP28ポート | 2ポート （バーチャルシャーシ構成時最大20ポート）*3 |
||
| PoE対応ポート数 | 24 | 48 | |
| PoE+対応ポート数 | |||
| PoE最大消費電力量 | 1,800 W | 2,200 W | |
| 最大データレート | 1,080Gbps | 1,020Gbps | |
| 最大転送レート | 803Mpps | 758Mpps | |
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 12（ユニキャスト×8、マルチキャスト×4） | ||
| MACアドレス | 112,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
81,000/40,000 | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 24,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.17 × 4.37 × 43 cm | ||
| 電源（AC）*4 | 100-120 V / 200-240 V; AC 1,050 W オートセンス |
100-120 V / 200-240 V; AC 1,600 W オートセンス |
|
| 冗長電源 | ○ | ||
- *1：EX4400シリーズは最大10台によるバーチャルシャーシに対応しています。
- *2：アップリンクモジュールを使用することで、①10/100/1000base-T、SFP、SFP+もしくは②SFP＋、SFP28のいずれかでご利用いただけます。①、②は搭載するモジュールにより異なります。
- *3：バーチャルシャーシの構成により異なります。
- *4：日本では、日本向けの電源ケーブルのみの販売となります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
EX4600シリーズ
| モデル*1 | EX4600-40F | |
|---|---|---|
| 筐体 |
|
|
| I/Oスロット | 2 | |
| バーチャルシャーシ機能 | ○*2 | |
| I/O | SFPポート | 24ポート（固定） 最大40ポート（拡張モジュール搭載時） |
| SFP＋ポート | ||
| XFPポート | - | |
| 100/1000/10G BASE-T |
- | |
| 40G QSFP+ | 4ポート 最大12ポート（拡張モジュール搭載時） |
|
| PoE対応ポート数 | - | |
| PoE+対応ポート数 | - | |
| 最大データレート | 1.44Tbps | |
| 最大転送レート | 1.07Bpps | |
| Jumbo Frame | 9,216 Bytes | |
| ポート当たりのQoSキュー数 | 12 | |
| MACアドレス | 288,000 | |
| IPv4 最大ユニキャスト/ マルチキャスト |
128,000/104,000 | |
| VLAN数 | 4,091 | |
| ARPエントリー数 | 48,000 | |
| 筺体サイズ （幅×高さ×奥行き） |
44.09 × 4.37 × 52.02 cm（1U） | |
| 電源（AC）*3 | EX4600-40F-AFO：279 W EX4600-40F-AFI：285 W |
|
| 冗長電源 | ○ | |
- *1：エアフローの向きによりモデルが異なります。AFI（後⇒前）、AFO（前⇒後）
- *2：最大10台によるバーチャルシャーシに対応しています。
- *3：日本向けの電源ケーブルのみとなります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。

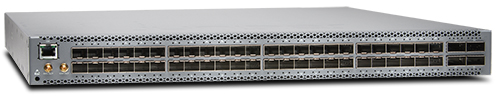

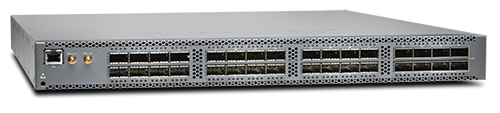

QFX5110シリーズ
| モデル*1 | QFX5110-48S | QFX5110-32Q | |
|---|---|---|---|
| 筐体 |
|
|
|
| I/O（ラインカード） スロット |
- | ||
| バーチャルシャーシ／ バーチャルシャーシファブリック機能 |
○*2 | ||
| I/O | SFP/SFP+ポート | 48 | - |
| 40G QSFP+ポート | 4 | 32 | |
| 100G QSFP28ポート | 4 | ||
| PoE対応ポート数 | - | ||
| PoE+対応ポート数 | - | ||
| 最大データレート | 1.32Bpps | 1.44Bpps | |
| 最大転送レート | 1.76Tbps | 2.56Tbps | |
| Jumbo Frame | 9,216 Bytes | ||
| ポート当たりのQoSキュー数 | 12 | ||
| MACアドレス | 288,000 | ||
| IPv4 最大ユニキャスト/ マルチキャスト |
128,000プリフィックス / 208,000ホストルート/ 104,000マルチキャストルート | ||
| VLAN数 | 4,093 | ||
| ARPエントリー数 | 48,000 | ||
| 筺体サイズ （幅×高さ×奥行き） |
44.09cm × 4.37cm × 52.02cm | ||
| 電源（AC）*3 | 110-240 V、300 W | 110-240 V、340 W | |
| 冗長電源 | ○ | ||
- *1：エアフローの向きによりモデルが異なります。AFI（後→前（ポート側））、AFO（前（ポート側）→後）。
- *2：QFX5110同士を組み合わせた最大10台のバーチャルシャーシ構成が可能です。また、QFX5110-32Qをスパインとした最大20台構成のバーチャルシャーシファブリック構成も可能です。
- *3：日本向けの電源ケーブルのみとなります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。

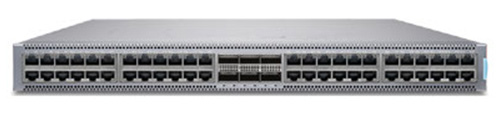

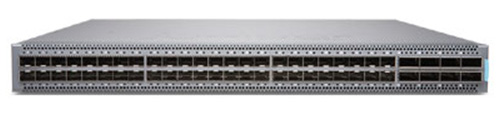

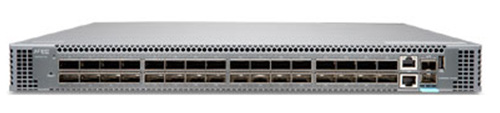

QFX5120シリーズ
| モデル*1 | QFX5120-48Y | QFX5120-48YM | QFX5120-48T | QFX5120-32C | |
|---|---|---|---|---|---|
| 筐体 |
|
|
|
|
|
| I/O（ラインカード） スロット |
- | ||||
| バーチャルシャーシ機能 | ○*2 | ||||
| I/O | SFP/SFP+ポート | 48 | 2 | ||
| 40G QSFP+ポート | 8 | 32 | |||
| 100G QSFP28ポート | |||||
| PoE対応ポート数 | - | ||||
| PoE+対応ポート数 | - | ||||
| MACsec対応 | - | 〇 | - | ||
| 最大データレート | 1.31Bpps | 1001.7Mpps | 2Bpps | ||
| 最大転送レート | 4Tbps | 2.16Tbps | 6.4Tbps | ||
| Jumbo Frame | 9,216 Bytes | ||||
| ポート当たりのQoSキュー数 | 10 | ||||
| MACアドレス | 288,000 | ||||
| IPv4 最大ユニキャスト/ マルチキャスト |
351,000プリフィックス / 208,000ホストルート/ 104,000マルチキャストルート | ||||
| VLAN数 | 4,093 | ||||
| ARPエントリー数 | 64,000 | ||||
| 筺体サイズ （幅×高さ×奥行き） |
44.09cm × 4.37cm × 52.02cm | 43.84cm × 4.32cm × 51.5cm | |||
| 電源（AC）*3 | 100-240 V、450 W | 100-240 V、650 W | 100-240 V、450 W | 100-240 V、515 W | |
| 冗長電源 | ○ | ||||
- *1：エアフローの向きによりモデルが異なります。AFI（後→前（ポート側））、AFO（前（ポート側）→後）。
- *2：Junos OSのバージョンによって異なります。バーチャルシャーシ構成が可能なOSで最大2台構成となります。
- *3：日本向けの電源ケーブルのみとなります。
*本データは、Junos OSのバージョン、ハードウェアの変更などにより予告なしに変更される場合がございます。
